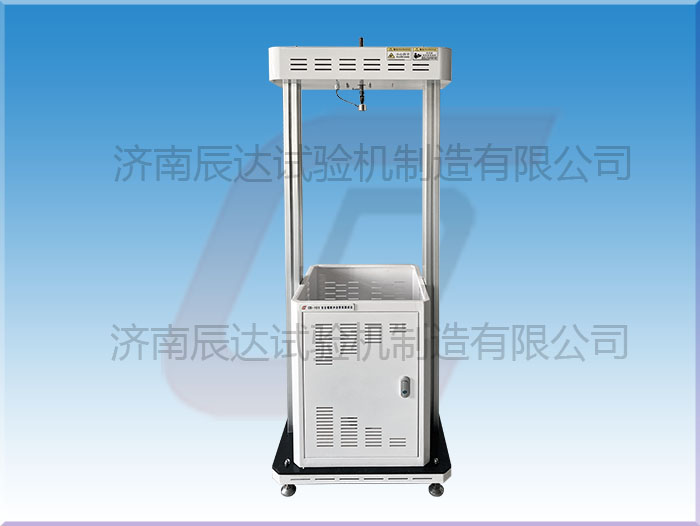

CDA-101-1安全帽耐沖擊穿刺測試儀

產品概述：

一、主要用途

CDA-101-1安全帽耐沖擊穿刺測試儀是根據GB/T2812-2006、GB 2811-2007生產，主要用于測試安全帽的沖擊吸收性能和安全帽穿刺性能。廣泛應用于特種勞動防護用品監督檢驗站、建筑科學研究院、建筑工程質量檢測站、電力部門以及安全帽生產企業。

二、主機結構

1、設備主體結構采用4根80*40的歐標鋁合金型材，外形美觀，確保設備的穩定性和可靠性。

2、防護網采用定制防護板結構，防護板四周配有緩沖條層，性能優于單獨的防護網結構。

3、底座采用10mm厚的45#整體制成，具有抗沖擊強度，并且可以牢固安裝力傳感器。

4、錘頭吸合裝置采用萬向結構，確保落錘軸線和傳感器軸線重合，落錘下落點為安全帽中心。

5、吸合釋放點可垂直升降，調節測試高度，且垂直升降結構可以確保落錘使用處于水平狀態。

6、配備 1#、2#鎂鋁合金試驗用頭模各1個，頭?？尚迯停辉囼炗脹_擊錘、穿刺錐各1個。

7、采用自由落體形式，真實的模擬實際使用的現場，避免了帶導軌或帶導向落體的進行復雜的速度補償，保證了測試的準確性。

三、主要指標

1、沖擊錘：質量為5-5.01kg，錘頭為半球形，半徑48mm，材質為45#,外形對稱勻稱。

2、穿刺錘：材質45#鋼，質量為3-3.05kg；穿刺部分錐角為 60°；錐尖半徑0.5mm，長度 40mm，最大直徑 28mm，硬度 HRC45。

3、傳感器：動態力傳感器，量程0-20000N，頻率不低于5KHZ，精度1.5%。

4、數據系統：采樣頻率20kHz，采樣時間50ms，采集下限500N，精確到1N。

4、沖擊高度：1000mm±10mm 可調節。

5、測試頭模：質量 5.0±0.1kg。高度250mm，鋁鎂合金材料，受撞擊后可修復。

6、設備電源：AC220V，50Hz。
