試驗機的主要結構和工作原理

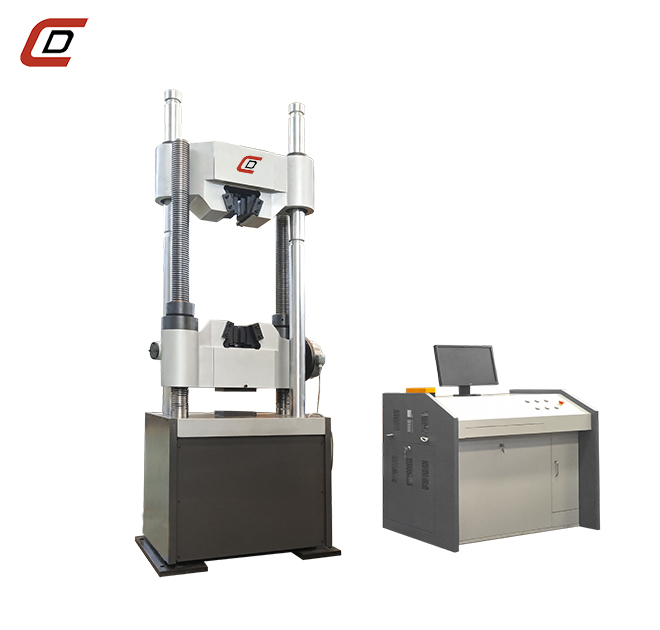

      試驗機由主機和測力系統兩部分組成，兩者通過高壓軟管聯接。主機主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安裝有下鉗口，下部安裝有上壓力板，上橫梁下部安裝有上鉗口，工作臺、上橫梁通過兩根立柱連接，構成一剛性框架。工作臺與活塞連接，移動橫梁通過傳動螺母連接在絲杠上，隨著絲杠的轉動而作上下運動。絲杠的驅動機構由驅動電機、鏈輪、鏈條組成。驅動電機通過鏈條傳動使兩根絲杠同步轉動。由高壓油泵向油缸內供油使活塞上升，帶動工作臺向上運動，從而進行試樣的拉伸、剪切試驗和抗壓試驗。拉伸和剪切試驗在移動橫梁和上橫梁之間進行，抗壓試驗在工作臺和移動橫梁之間進行。
       送油閥，送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。回油緩沖閥回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。液壓系統原理，油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高，直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。當送油閥打開時，壓力油送入工作油缸內，可使油缸內的活塞升起。當工作油缸負荷突然消失時（打開回油閥或試樣斷裂）工作油缸立即卸荷。試驗機測力系統，所有控制運算及狀態設置均由計算機軟件完成。該軟件集成了水泥，砂漿，磚塊，混凝土等的抗壓試驗，以及混凝土抗折的試驗，是一個五合一的軟件。
       試驗機的測量部分，測量部分屬于電器元件，都安裝在主機上，主要由力傳感器、電子引伸計、拉繩傳感器組成，它們的功能是測量材料的試驗力及材料拉伸時的位移、變形等測量。動力驅動部分，動力驅動部分是為主機提供油壓壓力的關鍵部件，主要由高壓齒輪泵、電液伺服閥、高壓濾油器、液位計、油箱、調節閥、閥塊等組成。
